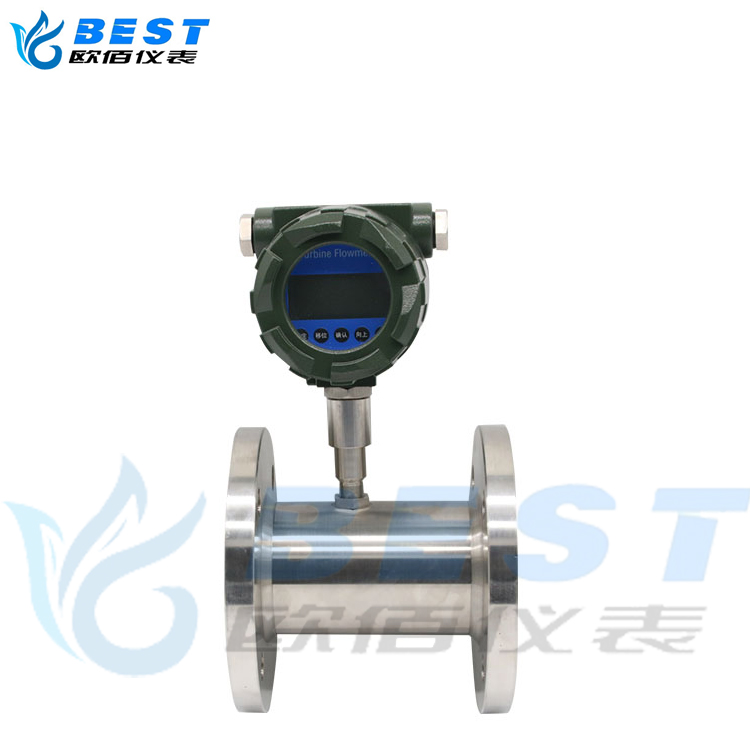

涡轮流量计

< >

涡轮流量计

智能涡轮流量计是一种精密流量测量仪表,与···

我要咨询
  • 产品介绍
  • 产品特点
  • 产品参数
  • 产品选型
  • 安装维护
  • 产品视频

智能涡轮流量计是一种精密流量测量仪表,与相应的流量积算仪表配套可用于测量液体的流量和总量。液体涡轮流量计广泛用于石油、化工、冶金、科研等领域的计量、控制系统。配备有卫生接头的液体涡轮流量计可以应用于制药行业。

智能涡轮流量计采用涡轮进行测量。它先将流速转换为涡轮的转速,再将转速转换成与流量成正比的电信号。这种流量计用于检测瞬时流量和总的积算流量,其输出信号为频率,易于数字化。图中感应线圈和永久磁铁一起固定在壳体上。当铁磁性涡轮叶片经过磁铁时,磁路的磁阻发生变化,从而产生感应信号。信号经放大器放大和整形,送到计数器或频率计,显示总的积算流量。同时将脉冲频率经过频率-电压转换以指示瞬时流量。叶轮的转速正比于流量,叶轮的转数正比于流过的总量。涡轮流量计的输出是频率调制式信号,不仅提高了检测电路的抗干扰性,而且简化了流量检测系统。它的量程比可达10:1,精度在±0.2%以内。惯性小而且尺寸小的涡轮流量计的时间常数可达0.01秒。

智能涡轮流量计广泛应用于石油、有机液体、无机液、液化气、天然气和低温流体等。

       涡轮流量计输出信号为脉冲,易于数字化。涡轮流量计压力损失小,叶片能防腐,可以测量粘稠和腐蚀性的介质。

      打造生与流速成反比的脉冲旌旗灯号,当流体颠末管道时,涡轮替量计的扭转角速度与流体流速成反比.在管道中心安放一个涡轮,由此,就会引起传感线圈中的磁通更改。传感线圈将检测到的磁通周期变幻信号送入前置放大器,同时亦将脉冲旌旗灯号送入频率电流转换电路,对旌旗灯号发展放大、整形,使涡轮替量计压制摩擦力矩与流体阻力矩而发生篡改。对涡轮番量计发作驱能源矩,
  智能涡轮流量计的叶片,当涡轮流量计叶片切割由壳体内永世磁钢发生发火的磁力线时,流体流速可经过涡轮流量计的窜改角速度失去,将脉冲旌旗灯号转换成模拟电流量,对定然的流体介质粘度,涡轮替量计的转速经过装在机壳外的传感线圈来检测。两端由轴承支撑。从而大要较量争论失掉经由过程管道的流体流量。在不一定的流量领域内,进而批示霎时流量值。送入单元换算与流量积算电路取得并透露表现堆集流量值
