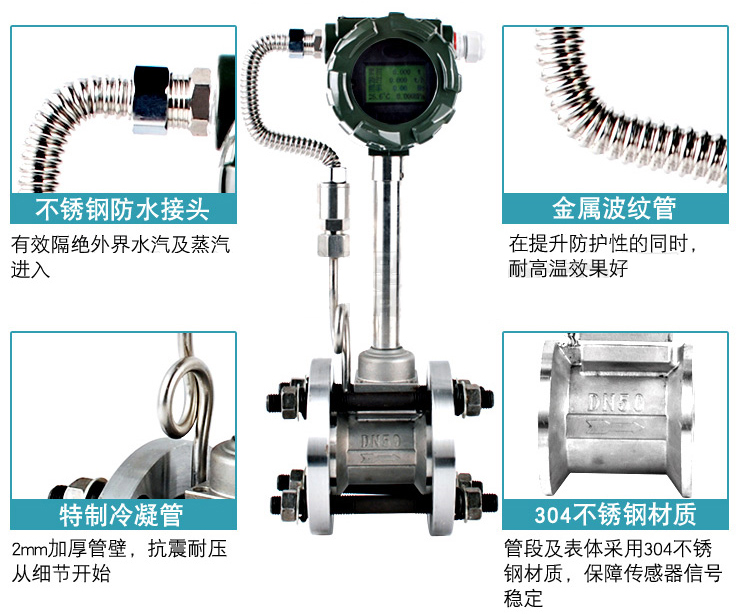

无线WIFI型涡街流量计

无线WIFI型涡街流量计的工作原理：是由设计在流场中的旋涡发生体、检测探头及相应的电子线路等组成。当流体流经旋涡发生体时，它的两侧就形成了交替变化的两排旋涡，这种旋涡被称为卡门涡街。斯特罗哈尔在卡门涡街理论的基础上又提出了卡门涡街的频率与流体的流速成正比，并给出了频率与流速的关系式：
    f = St × V/d    式中:
    f 涡街发生频率 （Hz）
    V 旋涡发生体两侧的平均流速（m/s ）
    St 斯特罗哈尔系数（常数）
    这些交替变化的旋涡就形成了一系列交替变化的负压力，该压力作用在检测探头上，便产生一系列交变电信号，经过前置放大器转换、整形、放大处理后，输出与旋涡同步成正比的脉冲频率信号（或标准信号）。
