超声波流量计

< >

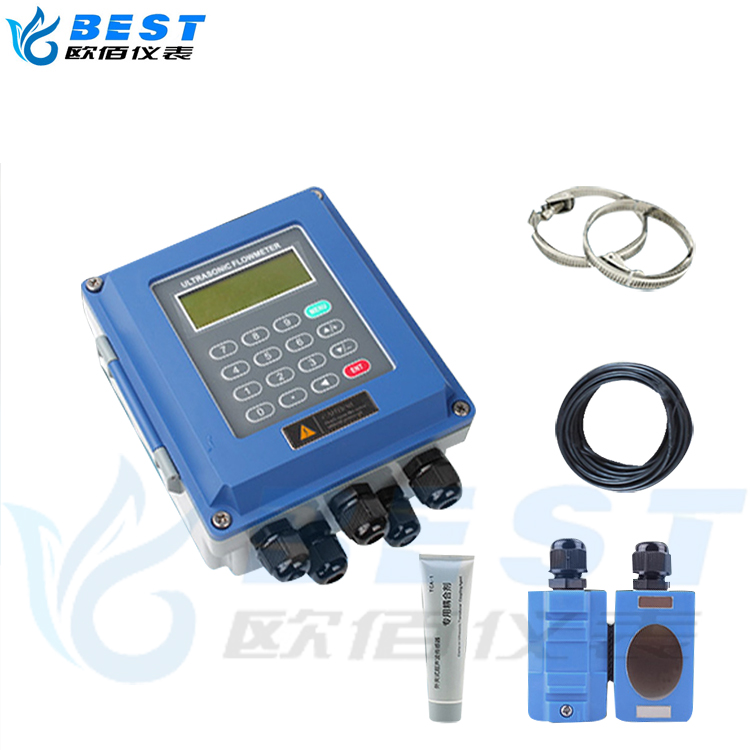

挂壁式超声波流量计

挂壁式超声波流量计超声波流量计利用了低电···

我要咨询
  • 产品介绍
  • 产品特点
  • 产品参数
  • 产品选型
  • 安装维护
  • 产品视频

挂壁式超声波流量计超声波流量计利用了低电压,多脉冲时差原理,采用高精度和超稳定的双平衡信号差分发射,差分接收数字检测技术来测量顺流和逆流方向的声波传输时间

挂壁式超声波束在液体中传播时,液体的流动将使传播时间产生微小变化,其传播时间的变化正比于液体的流速。零流量时,两个传感器发射和接收声波所需的时间完全相同(可实际测量零流量的技术),液体流动时,逆流方向的声波传输时间大于顺流方向的声波传输时间。

  其关系符合下面表达式:




  其中:θ 为声束与液体流动方向的夹角   M 为声束在液体的直线传播次数

  D 为管道内径                              Tup 为声束在正方向上的传播时间

  Tdown 为声束在逆方向上的传播时间  ΔT=Tup –Tdown

      1、线性度优于0.5%,重复性精度优于0.2%,测量精度优于1%;

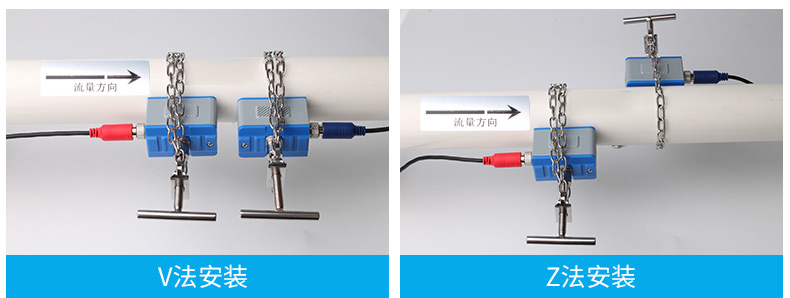

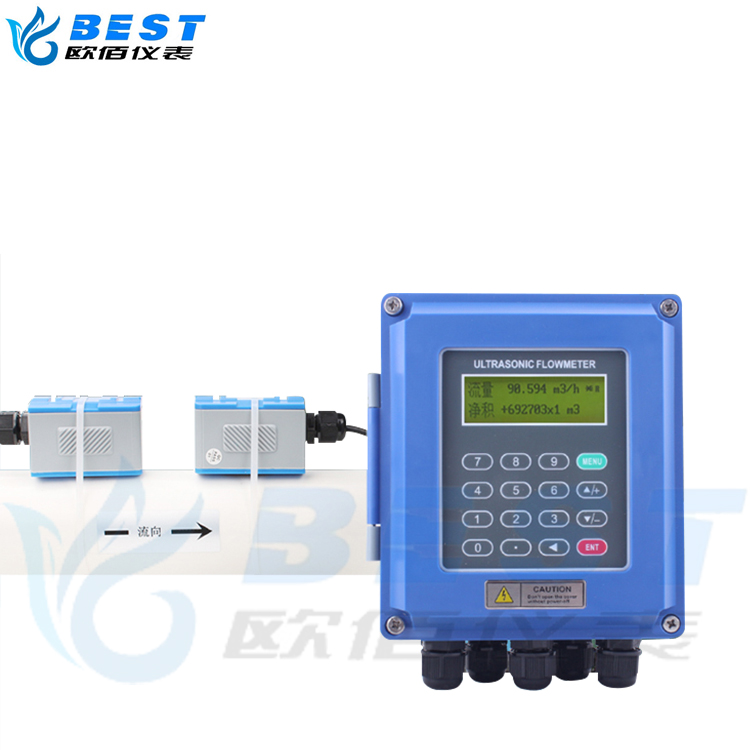

  2、将带磁性的超声波流量计传感器吸附在管道外壁上,即可完成流量测量;

  3、选用不同型号的传感器,可实现口径DN15-DN6000管道流量的测量;

  4、不同版本的流量计,可支持中文或英文菜单,方便快捷;

  5、内置大容量镍氢充电电池,可支持流量计连续工作20小时以上;

  6、 即可实现即时屏幕打印,还可以定时打印提前设定的多达20余项的测量结果;

  7、可将提前设定的多达20余项的测量结果上传致计算机或互联网。


项    目

性能参数

主    机

2*20点阵式背光型液晶显示器,工作温度:-20-60℃
打印机输出选用24列字符微型热敏打印机
4*4+2式轻触键盘
数据接口RS-232

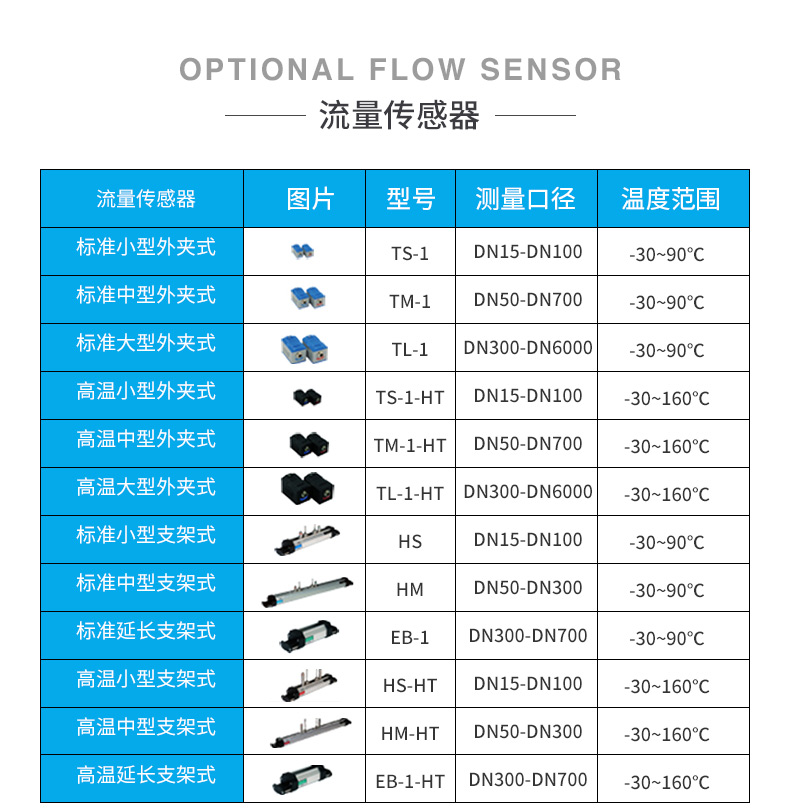

传 感 器

1、标准TS-1型 适用管径:DN15-DN100mm      流体温度≤110℃
2、标准TM-1型 适用管径:DN50-DN1000mm    流体温度≤110℃
3、标准TL-1型 适用管径:DN300-DN6000mm    流体温度≤110℃

4、高温小型HTS-1型 适用管径:DN15-DN100mm 流体温度≤160℃

5、高温中型HTM-1型 适用管径:DN50-DN1000mm 流体温度≤160℃

测量介质

水,海水,工业污水,酸碱液,各种油类等能传到声波的液体

流量范围

0-±30m/s

测量精度

优于±1%

工作电源

镍氢电池可持续工作20小时以上或220VAC,允差±15%

功    耗

2W

充    电

采用只能充电方式,直接接入AC220V,充足后自动停止,显示绿灯

重    量

净重2.0(主机)

备    注

配备高强度防护箱,可在野外,井下等恶劣环境中适用
