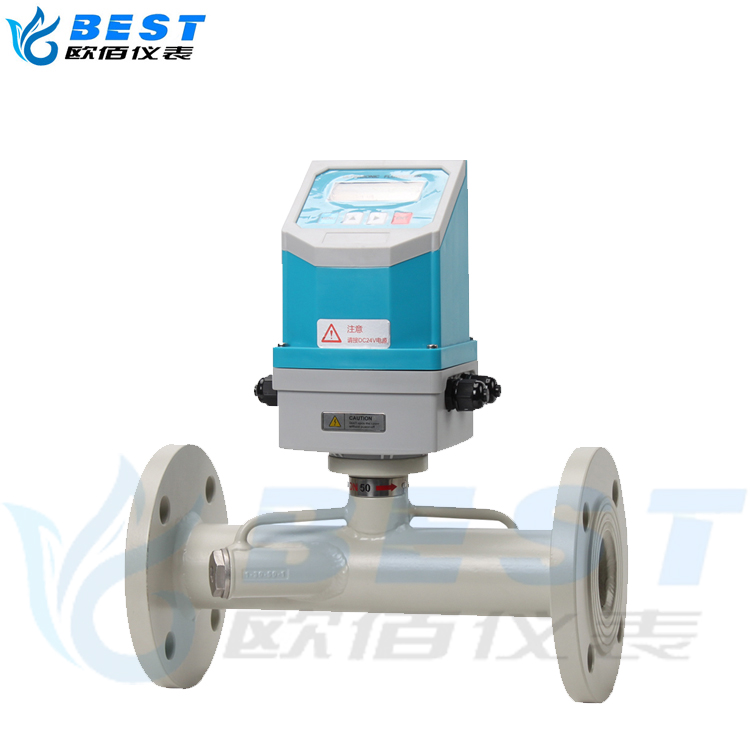

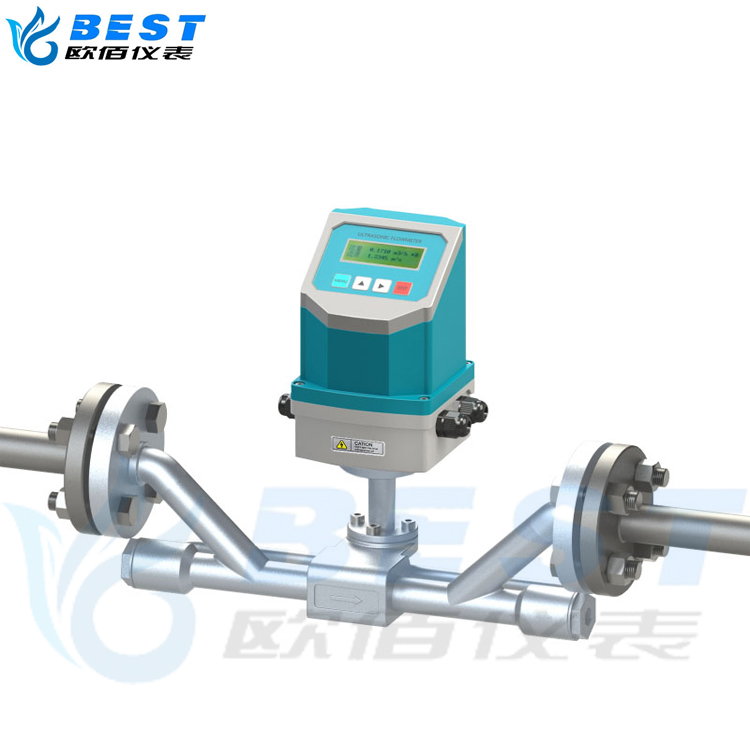

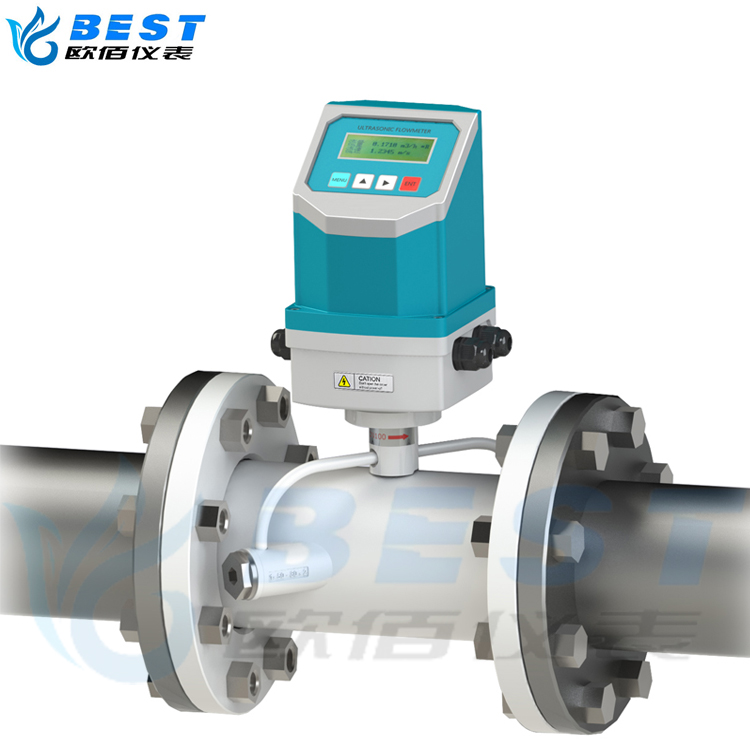

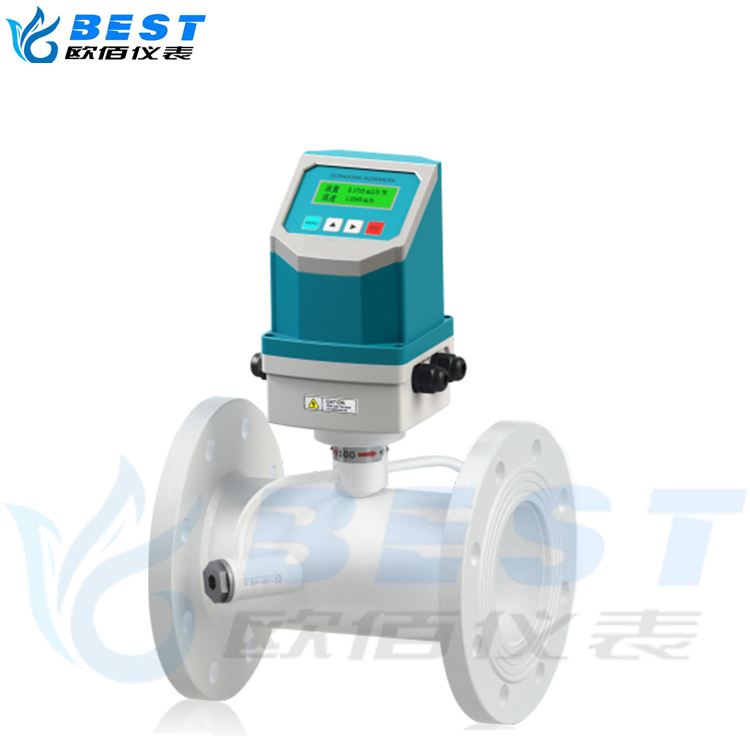

管道式超声波流量计

管道式超声波流量计/热量表是集多年专业生···

我要咨询
  • 产品介绍
  • 产品特点
  • 产品参数
  • 产品选型
  • 安装维护
  • 产品视频

管道式超声波流量计/热量表是集多年专业生产制造超声波流量计/热量表的技术与经验,采用进口低功耗单片机,新开发的一种高性能、低价格、高可靠性、功能强大的超声波流量计/热量表。选用了国际上著名的半导体元器件厂商生产的先进的集成电路及微处理器等,硬件设计简单、软件功能强大。采用低电压多脉冲平衡发射接收的专利技术,使其更能适应工业环境中的变频干扰,达到稳定、正确的工作。

当超声波束在液体中传播时,液体的流动将使传播时间产生微小变化,其传播时间的变化正比于液体的流速。零流量时,两个传感器发射和接收声波所需的时间完全相同(可实际测量零流量的技术),液体流动时,逆流方向的声波传输时间大于顺流方向的声波传输时间。

  其关系符合下面表达式:

  其中:θ 为声束与液体流动方向的夹角   M 为声束在液体的直线传播次数

  D 为管道内径                              Tup 为声束在正方向上的传播时间

  Tdown 为声束在逆方向上的传播时间  ΔT=Tup –Tdown
1、每个测量周期中128次数据采集辅助以新研发的流量计时差分析软件,性能优异,显示数据更稳定、准确、线形度更好。

2、测量线性度优于0.5%,重复性精度优于0.2%,高达40皮秒的时差测量分辨率,使测量精度达到±1%。

3、隔离型RS485接口,流量计与二次表之间可通过RS485总线通讯,传输距离千米以上。

4、带有3路精度0.1%的模拟输入接口,可连接温度、压力、液位等信号。

5、1路4-20毫安模拟输出可作为流量/热量变送器。

6、2路3线制PT100电阻信号输入可作为热量表。

7、3路4-20毫安模拟输入,可以作为数据采集器, 模拟输入接口也可以作为数字输入接口使用。

8、带有双路隔离型可编程OCT输出,用于输出累计脉冲、工作状态等。

9、污水管道测量效果好,可以对绝大多数污水管道进行稳定可靠测量。

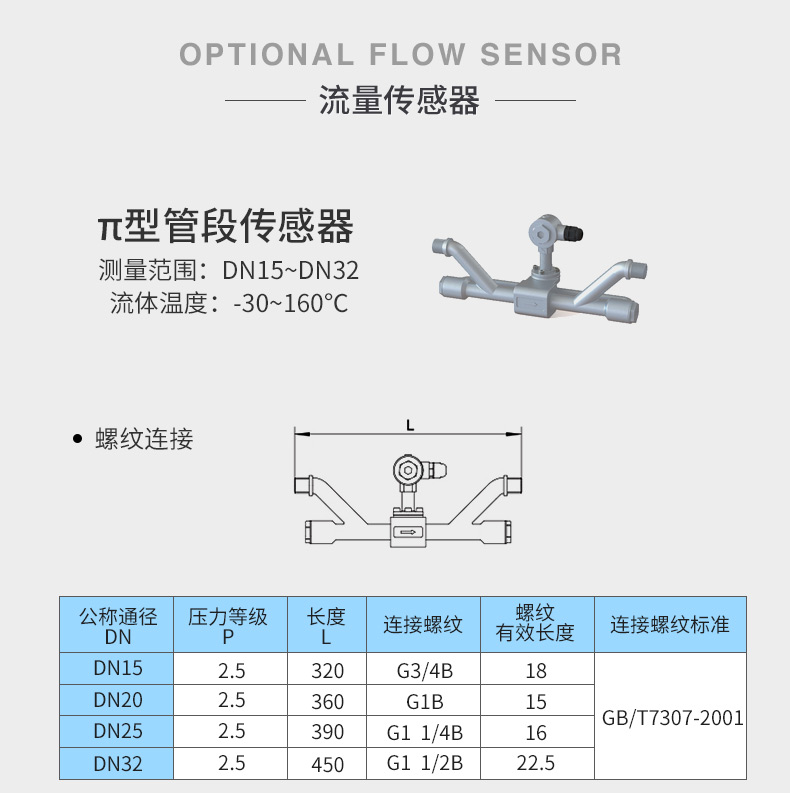

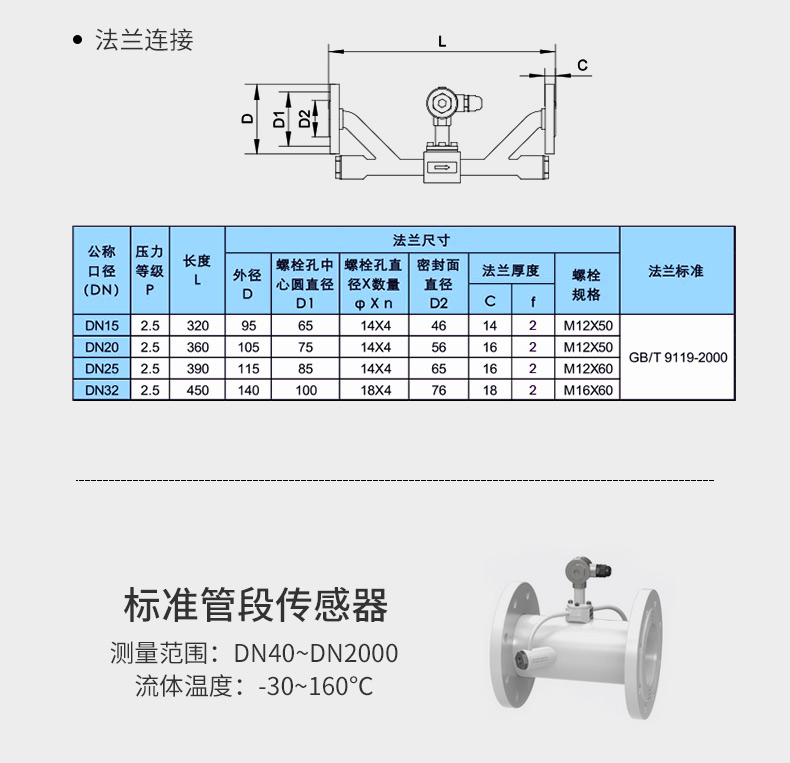

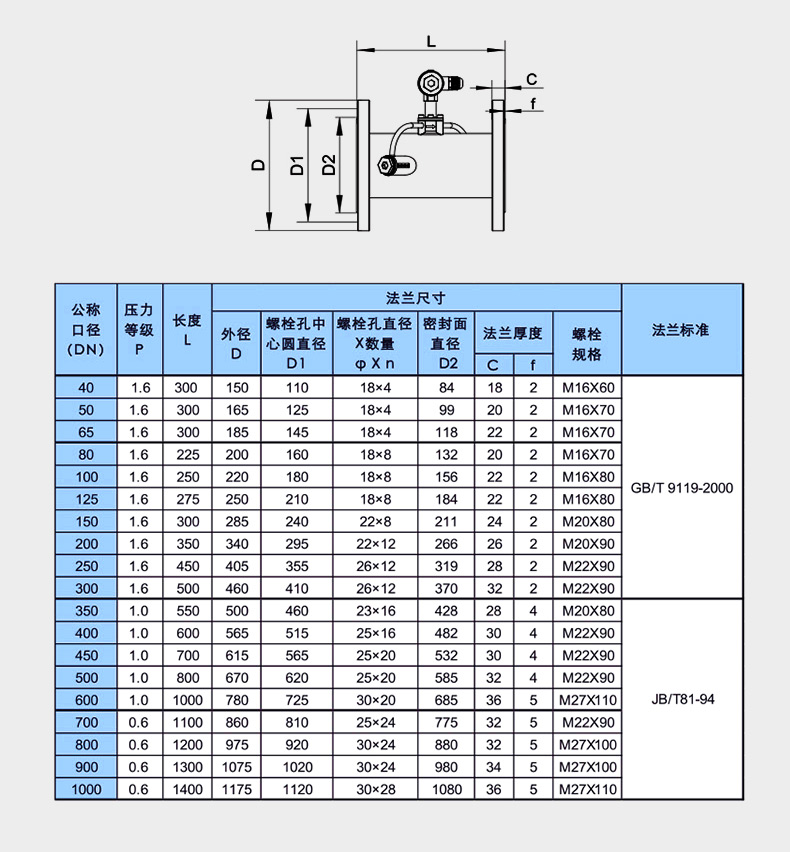

10、超声波传感器可以选择外夹式,插入式,管段式,还可以支持任意角度安装的水表传感器,包括平行插入传感器。

11、具有一个双向串行外设通用接口,可以直接通过串联的形式连接多个诸如4-20毫安模拟输出板、频率信号输出板、热敏打印机、数据记录仪等外部设备。

12、流量计工作用参数可以固化到机内的FLASH存储器中,不会发生参数丢失的问题。固化的工作参数可以选择上电时自动调出。

13、硬件模块化设计。有主板模块、4-20毫安输出模块、脉冲输出模块、打印机模块、并口键盘显示模块、串口键盘显示模块等组成,用户可根据需要选择。

14、MODBUS协议、MBUS协议、FUJI扩展协议、简易水表协议等不同的软件通信协议供用户选用。推荐的协议是MODBUS-RTU或MODBUS-ASCII协议。

15、日累计可记录前64天,月累积前32个月(2年),并且增加了年月日记录内容。年月日累积数据都可以通过MODBUS协议读出。

16、16次上断电时间流量计记录。数据都可以通过MODBUS协议读出。

17、定时打印、数据输出功能,自动显示下次打印输出的时间,22项可编程定时打印内容。定时打印功能能够实现数据的自动定时输出或者是自动记录。

18、OCT1累计脉冲输出的脉冲宽度可以在6毫秒-1秒之间设定。出厂默认值是200毫秒。

19、带有键盘显示器并行接口,连接显示组件可组成简易流量计。

20、串口键盘显示组件可直接连接在串口上,参数设置完成后即可带电拔插。

21、具有依靠流体声速判断流体种类的功能,可以对流体类型做出识别。

22、具有一个可编程内置的定量控制器。可使用外部输入信号或者是MODBUS指令启动。

23、单一24V直流电源工作,工作电流小于50毫安。(在不连接显示器,蜂鸣器不鸣响的条件下)


项    目性  能  参  数
主    机原    理时差型,采用低电压多脉冲发射电路,双平衡信号差分接收电路
精    度流量:优于±1%  热量:优于±2%重复性:0.2%测量周期:500ms
背光液晶可同时显示瞬时流量及累积流量、瞬时热量和累积热量、流速、时间等数据
信号输出电流输出:4-20mA或0-20mA,阻抗0.1k,精度0.1%
OCT输出:正、负、净流量或热量脉冲信号
继电器:可输出近20种源信号(如无信号,反向流等)
声音报警:蜂鸣器可根据设置发出报警声音(如流量过大、过小)
信号输入可输入三路电流信号(如:温度、压力、液位等信号)
可连接三线制PT-100铂电阻,实现热量测量
自动记忆前512日、128月、前10年的流量或热量数据
自动记忆前32次来电和断电时间和流量,可进行人工或自动补量
自动记忆前512日流量计的工作状态是否正常
数据接口 RS485
可编程定量(批量)控制器。
专用电缆定制双绞线,一般情况下限于20米,特定场合单根可加长至500米,不推荐;
选用RS485通讯,传输距离可达千米以上
管道情况管    材钢、不锈钢、铸铁、PVC、铜、铝、水泥管等质密的管道,允许有衬里。
管内径15~6000mm
直管段传感器安装点最好满足:上游10D,下游5D,距泵出口30D(D指管径)
测量介质种    类水、海水、工业污水、酸碱液、酒精、啤酒、各种油类等能传导超声波的单一均匀的液体。
温    度标准传感器:温度-30℃~90℃ 高温传感器:-30℃~160℃
浊    度浊度≤10000 ppm, 且气泡含量小。
流    速0~±30m/s
流    向正、反向双向计量,并可以计量净流量或热量
工作环境温    度主机:-30℃~80℃
流量传感器:-40℃~160℃     温度传感器:根据客户需求选定
湿    度主机:85%RH
流量传感器:可浸水工作,水深≤3 米
电    源AC220V、3.6V锂电池、DC8~36V
功    耗小于1.5W通信协议MODBUS协议、MBUS协议、FUJI扩展协议、简易水表协议,兼容其它厂家协议
