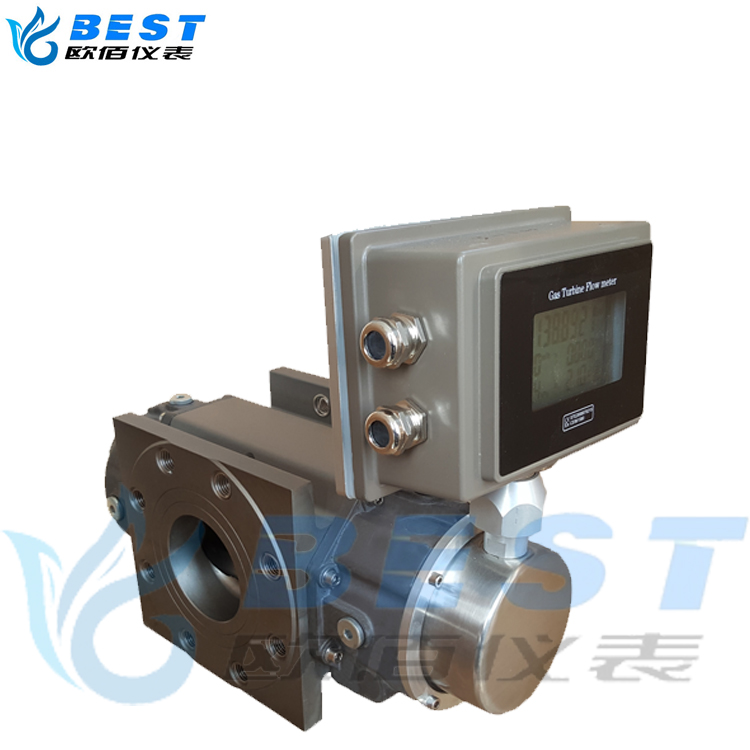

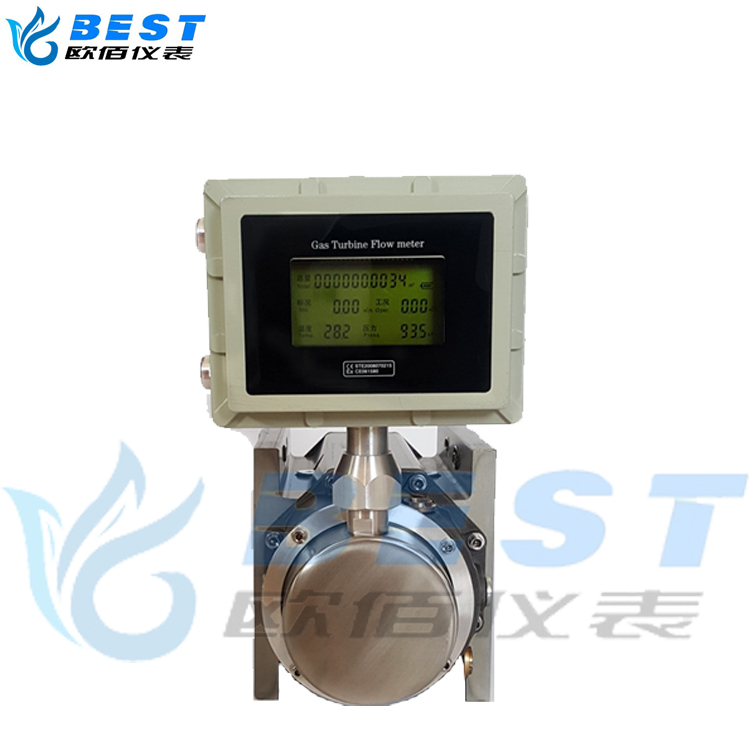

罗茨（腰轮）流量计

罗茨（腰轮）流量计是集流量、温度、压力检···

我要咨询

产品介绍
产品特点
产品参数
产品选型
安装维护
产品视频

罗茨（腰轮）流量计是集流量、温度、压力检测功能于一体，并能进行温度、压力自动补偿的新一代流量计，气体是一种可压缩流体，其体积值与温度和压力密切相关，为了贸易双方统一标准，必需将实际体积转换成基准条件下的标准体积（101.325 kPa 20℃）。为了实现这一目的，罗茨（腰轮）流量计能对气体的体积进行精确修正，测量天燃气、城市煤气、丙烷、氮气、工业惰性气体等非腐蚀性气体行业的理想仪表。

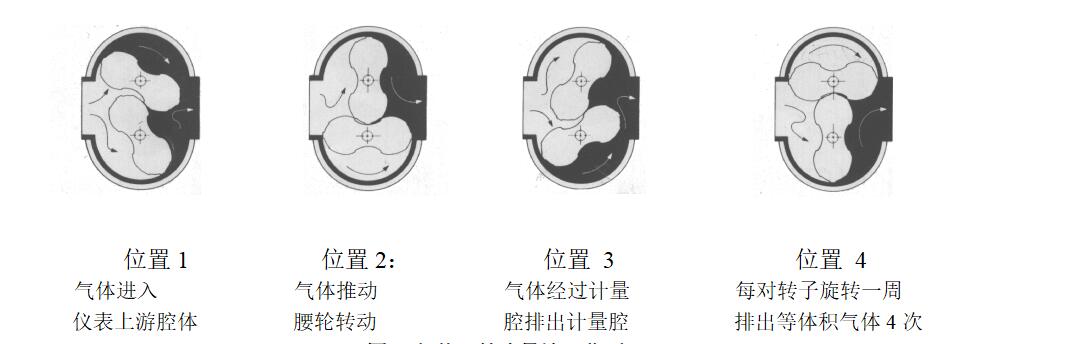

罗茨（腰轮）流量计，主要由壳体、共轭转子和智能流量积算仪等部件构成。装于计量室内的一对共轭转子在流通气体的出入口压差（P_入＞P_出）作用下，通过精密加工的调校齿轮使转子保持正确的相对位置。转子间、转子与壳体、转子与墙板间保持最佳工作间隙，实现了连续的无接触密封。转子每转动一周，则输出四倍计量室有效容积的气体。其计量过程和工作原理如图2所示（图中仅表示了四分之一周期）。

罗茨（腰轮）流量计由温度和压力检测、流量传感器以及微处理器单元组成。智能流量积算仪中的微处理器按照气态方程进行温压补偿，并进行压缩因子修正，气态方程如下：

式中： Qn：标准状态下的体积流量（m³/h）；           Qg: 工况状态下的体积流量（m³/h）；
Pg：流量计压力检测点处的表压（kPa）；        Pa：当地大气压（kPa）；
Tg：介质的绝对温度（273.15＋t）(K)；        t：被测介质温度（℃）；
Zn：标准状态下的压缩系数；                  Zg：工作状态下的压缩系数；
Tn：标准状态下的绝对温度（273.15＋20）(K)； Pn：标准大气压（101.325 kPa）。
注：天然气Zn/Zg＝Fz²，Fz称为超压缩因子，按中国石油天然气总公司的标准SY/T6143-1996中的公式进行计算。

宽量程：

根据不同规格，最高范围度可达到1:216

低始动流量：

根据不同规格，最低始动流量可达到0.04m3/h。

高精度、高重复性：

长期精度不受介质的影响，长期运行，精度稳定。

压力损失小：

根据不同规格，压力损失为0.08kPa-0.58kPa。

高集成度，低功耗

采用先进的微机技术与高性能的集成芯片，整机功能强大，性能优越.

结构紧凑：

压力传感器、温度传感器、流量传感器全部内置，使结构更加紧凑。

数字压力温度传感器

数字温度传感器和数字压力传感器配置，单独校准与检定，更换、维护和使用方便。

分段修正

按流量频率信号，可将仪表系数分六段自动进行线性修正，提高仪表的宽范围精度.

完整数据存储功能，

采用E2PROM数据存储芯片，保存用户参数、厂家参数，及时的数据保存功能，可防止突然掉电时数据丢失，在停电状态下，内部参数可永久性保存。

基本输出完整。

智能流量计带有基表脉冲输出、工况或标况脉冲信号输出，和标定脉冲输出。RS485接口输出，也可根据用户需要输出4～20mA标准模拟信号。

数据追溯管理

实时数据库，通过RS-485通讯接口，可查询分析。

GPRS实时管理系统

本系列中,B型表具有GPRS传输功能，可在线、定时长、定点实现传输功能，极其容易组建GPRS无线网络系统。

本流量计执行JB/T 7385-1994 《气体腰轮流量计》和JJG633-2005《气体容积式流量计检定规程》的计量技术规范与标准，符合国家标准GB3836.1-2010 《爆炸性环境第1部分：设备通用要求》和GB3836.4-2010 《爆炸性环境第4部分：由本质安全“i”保护的设备》标准
精度等级：
1.0级：Qmax-0.2Qmax ±1.0% 0.2 Qmax-Qmin ±2.0%
1.5级：Qmax-0.2Qmax ±1.5% 0.2 Qmax-Qmin ±3.0%
未特殊注明产品，按照1.5级精度出厂，其余精度，订货时，需要特殊说明定制。
流量计量计规格、基本参数和性能指标（见表1）

型规格号	公称通径 DN （mm）	量程比	流量范围（m³/h）	始动流量 m³/h	Qmax时压力损失 kPa	yi	仪表系数	最大工作压力 MPa	公称压力 MPa	材质
TLLQ-10	25	12:1	0.5-10	0.04	0.10			<0.6	1.6	铝合金
TLLQ-16	25	20:1	0.8-16	0.04	0.10		7633.37	<0.6	1.6
TLLQ-25	40	25:1	1-25	0.07	0.10		4694.65	<1.2 <2.0	1.6 2.5
TLLQ-40	40	40:1	1-40	0.07	0.14		3892.31
TLLQ-65	50	65:1	1-65	0.1	0.10		1584.24
TLLQ-85	50	70:1	1.1-85	0.1	0.14		1584.24
TLLQ-100	80	70:1	1.5-100	0.1	0.11		987.581
TLLQ-150	80	120:1	1.2-150	0.12	0.15		730.785
TLLQ-200	80	70:1	3-200	0.15	0.18		479.837
TLLQ-250	100	80:1	3-250	0.11	0.18		306.804	<1.2	1.6
TLLQ-300	100	120:1	2.5-300	0.11	0.13		306.804
TLLQ-450	100	110:1	4-450	0.1	0.20		231.350x2
TLLQ-500	100	125:1	4-500	0.1	0.20
TLLQ-650	150	80:1	8-650	0.65	0.35		86.7083			铝、铸铁
TLLQ-1000	150	90:1	11-1000	0.76	0.45		61.8990			铝、铸铁
TLLQ-1600	200	64:1	25-1600	1.2	0.50		50.2425			铝、铸铁
TLLQ-3000	250	40:1	75-3000	8.0	0.45					铝、铸铁

(以上参数如有修改恕不另行通知)
