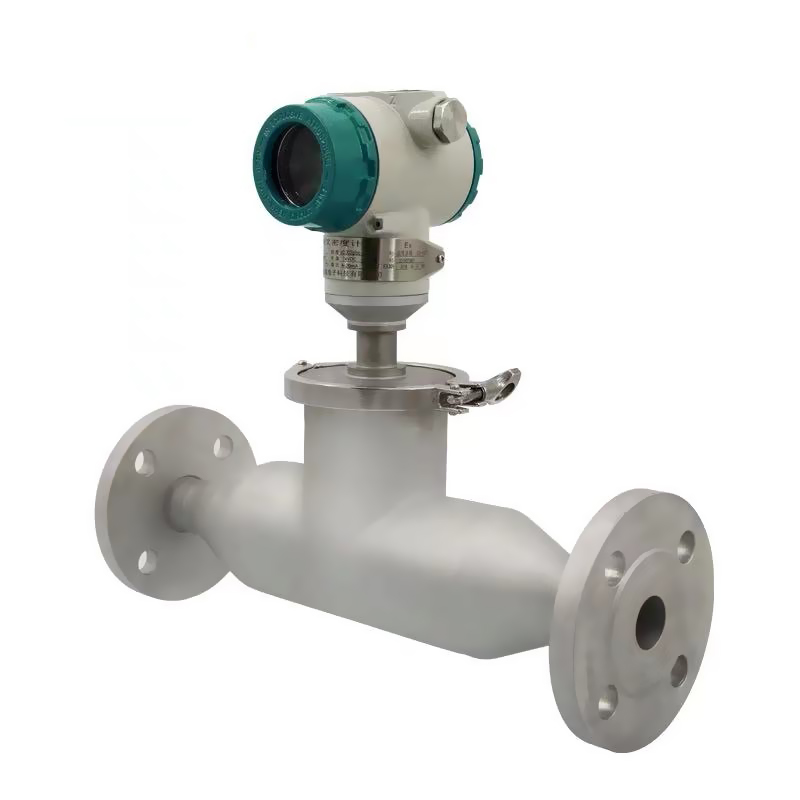

管道式音叉密度计

      管道式音叉式密度计采广泛适用于管路，开阔的罐体容器和封闭的罐体容器中的介质密度检测流体密度直接取决于传感器插入介质中音叉收到的振动频率。传感器内置温度传感器为其提供温度补偿。

      适用范围：管道式音叉式密度计可实时在线的进行密度检测它可以运用于以密度为基本参数产品的过程控制或者以固体百分比或浓度百分比为参照质量控制。典型行业包括，石油化工行业，酿酒业，食品行业，制药行业和矿物加工（如粘土，碳酸盐、硅酸盐等），具体应用于以上行业中的多产品管道中的界面检测，搅拌混合物的密度检测，反应釜终点监测，离析器界面检测。传感器基于元器件振动原理工作，元器件部分为浸入被测液体中的音叉部分。音叉部分通过内在的固定于叉体底部一端的压电设备感应振动。震荡频率由固定于叉体另一端的二次压电设备来检测，然后通过顶部的电路放大信号。液体密度和被测液体流动时的震动频率密切相关，当被测液体密度变化时，液体流动时的振动频率也随之改变。通过以下方程，被测液体的密度可以被精确的计算出来！

D= K0+K1T+K2T2

D=未校准的被测介质密度(kg/m3)

T=振动频率(μs).

流速的计算

V = Q / (1/4 *π*d²)     例：流量 20m3/h 管道直径 100mm

V = 20 / 3600 /（1/4 * 3.14 * 0.1 * 0.1）= 0.7 米/秒

在密度检测过程中管道式音叉式密度计可以自动补偿温度对被测介质密度（D）的影响，压力对密度没有显著的影响。
