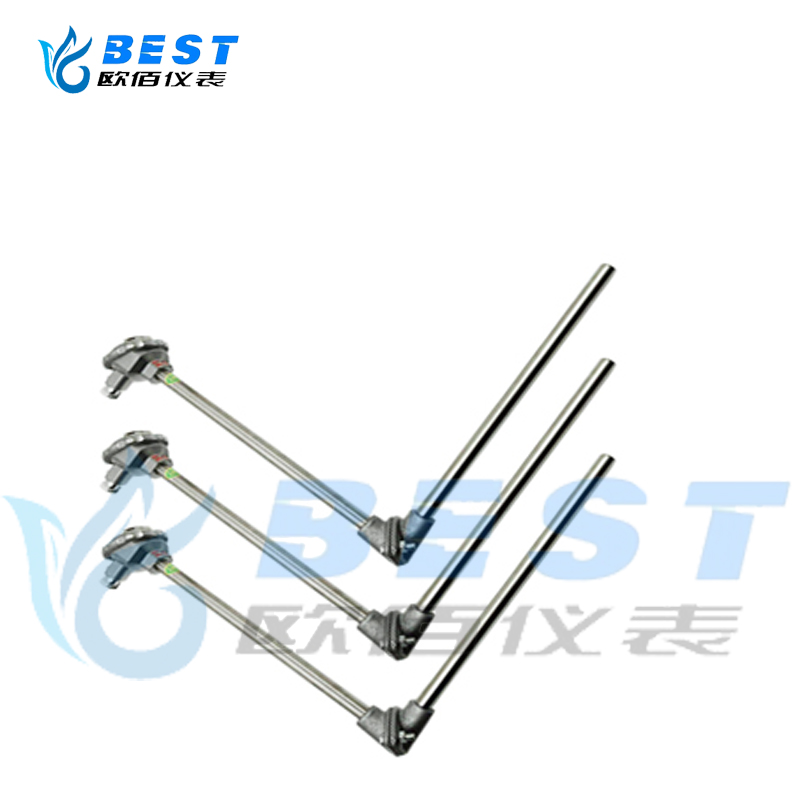

直角热电阻作为测量温度的传感器，通常和显示仪表、记录仪表、电子计算机等配套使用，它可以直接测量各种生产过程中0～1300℃范围内的液体、蒸汽和气体介质以及固体表面温度。另外它具有装配简单、更换方便，压簧式感温元件，抗振性能好，测量范围大，机械强度高，耐压性能好。

热电阻的工作原理是：两种不同成分的导体两端经焊接、形成回路，直接测温端叫测量端，接线端子端叫参比端。当测量端和参比端存在温差时，就会在回路中产生热电势，接上显示仪表，仪表上就指示出热电偶所产生的热电动势的对应温度值。热电偶的热电动势将随着测量端温度升高而增长，热电动势的大小只与热电偶导体材质以及两端温差有关，与热电极的长度、直径无关。

装配式热电偶主要由接线盒、保护管、绝缘套管、接线端子、热电极组成基本结构，并配以各种安装固定装置组成。

温度测量范围和允许误差

热电偶类别	代号	分度号	测量范围℃	允许偏差△t　℃
镍铬-镍硅	WRN	K	0～1300	±2.5℃或±0.75%│t│

注“t”为感温元件实测温度

上限温度绝缘电阻 　　

热电偶的上限温度绝缘电阻应不小于下表现定：

上限温度tm℃	试验温度t℃	电阻值MΩ
100≤tm＜300	t=tm	10
300≤tm＜500	t=tm	2
500≤tm＜850	t=tm	0.5
850≤tm＜1000	t=tm	0.08
1000≤tm＜1300	t=tm	0.02
tm＞1300	t=1300	0.02

型号表示

WR	热电偶			内容
		代号	热电极种类
		R	铂铑30-铂铑6
		P	铂铑10-铂
		N	镍硅-镍硅
		M	镍铬硅-镍硅
		E	镍铬－铜镍
		C	铜－铜镍
		F	铁－铜镍
			代号		输出信号数
			无 2		单支双支

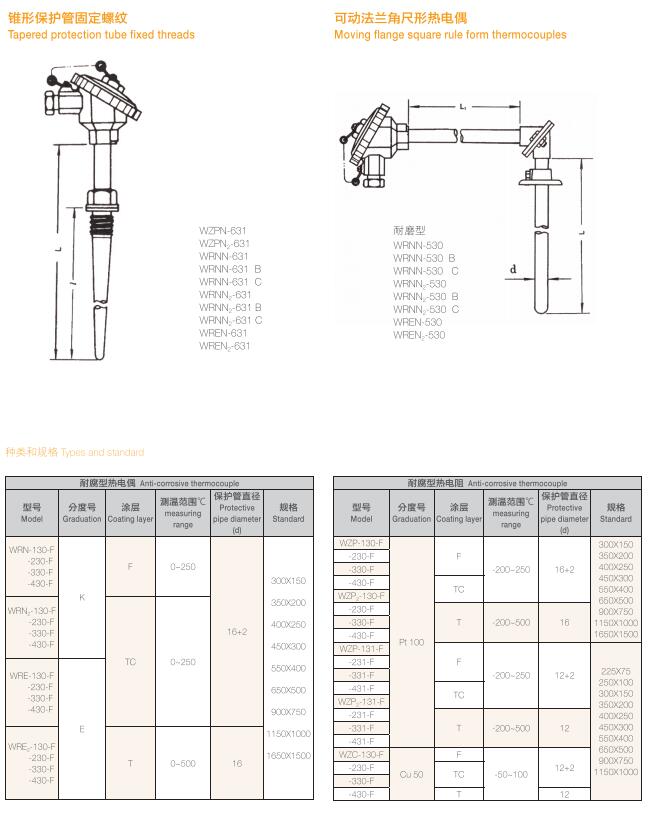

			代号		固定装置形式
					1 2 3 4 5 6 7	无固定装置式固定螺纹活动法兰固定法兰活动法兰角尺型固定螺纹锥形管直形管接头式
					代号	接线盒形式
					2 3 4	防溅式防水式防爆式
						代号	保护管直径
						0	Φ16mm保护管
						1	Φ25mm保护管
						2	Φ16mm高铝保护管
						3	Φ20mm高铝保护管
