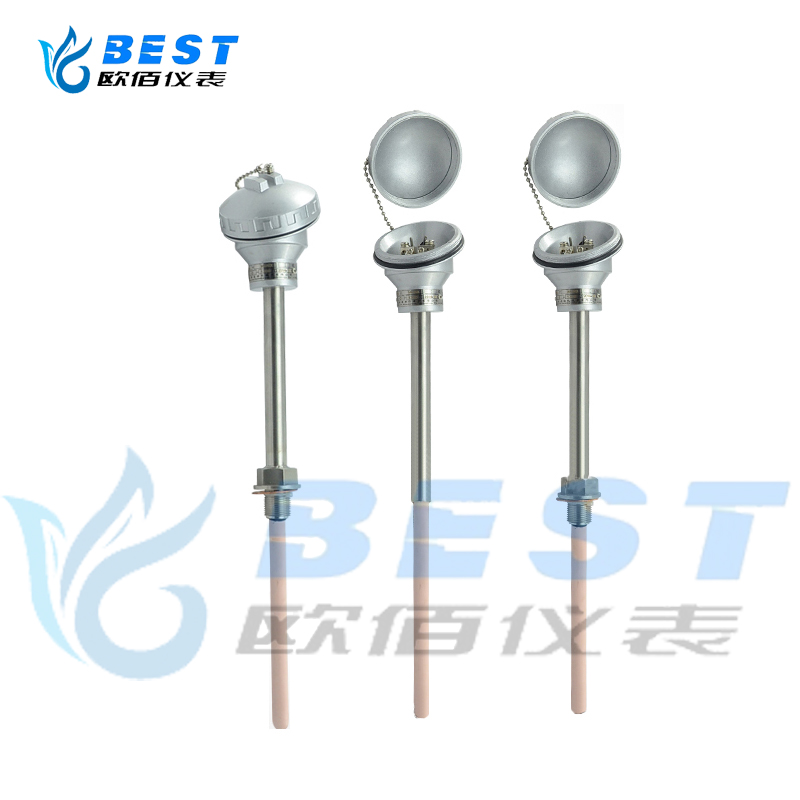

铂铑热电偶

铂铑热电偶作为测量温度的传感器，通常和显···

我要咨询

产品介绍
产品特点
产品参数
产品选型
安装维护
产品视频

铂铑热电偶作为测量温度的传感器，通常和显示仪表、记录仪表、电子计算机等配套使用，它可以直接测量各种生产过程中0～1800℃范围内的液体、蒸汽和气体介质以及固体表面温度。另外它具有装配简单、更换方便，压簧式感温元件，抗振性能好，测量范围大，机械强度高，耐压性能好。

铂铑热电偶的工作原理是：两种不同成分的导体两端经焊接、形成回路，直接测温端叫测量端，接线端子端叫参比端。当测量端和参比端存在温差时，就会在回路中产生热电势，接上显示仪表，仪表上就指示出热电偶所产生的热电动势的对应温度值。热电偶的热电动势将随着测量端温度升高而增长，热电动势的大小只与热电偶导体材质以及两端温差有关，与热电极的长度、直径无关。

装配式热电偶主要由接线盒、保护管、绝缘套管、接线端子、热电极组成基本结构，并配以各种安装固定装置组成。

一般是指在室温情况下保护管所能承受的静态外压而不破裂。实际上，容许工作压力不仅与保护管材料、直径壁厚有关，还与其结构形式，安装方法、置入深度以及被测介质的流速和种类等有关。应不小于其保护管外径的8～10倍（特殊产品例外）。

热电偶绝缘电阻（常温）　　

常温绝缘电阻的试验电压为直流500V±50V，测量常温绝缘电阻的大气条件为温度15～35℃，相对湿度45%，大气压力86～106kPa。

a.对于长度超过1米的热电偶它的常温绝缘电阻值与其长度的乘积应不小于100.

即Rr.L≥100 MΩ。M L＞1m

式中：Rr-热电偶的常温绝缘电阻值MΩ

b.对于长度等于或不足1米的热电偶，它的常温绝缘电阻值应不小于100 MΩ

上限温度绝缘电阻

热电偶的上限温度绝缘电阻应不小于下表现定：

上限温度tm℃	试验温度t℃	电阻值MΩ
100≤tm＜300	t=tm	10
300≤tm＜500	t=tm	2
500≤tm＜850	t=tm	0.5
850≤tm＜1000	t=tm	0.08
1000≤tm＜1300	t=tm	0.02
tm＞1300	t=1300	0.02

型号表示

WR	热电偶			内容
		代号	热电极种类
		R	铂铑30-铂铑6
		P	铂铑10-铂
		N	镍硅-镍硅
		M	镍铬硅-镍硅
		E	镍铬－铜镍
		C	铜－铜镍
		F	铁－铜镍
			代号		输出信号数
			无 2		单支双支
			代号		固定装置形式
					1 2 3 4 5 6 7	无固定装置式固定螺纹活动法兰固定法兰活动法兰角尺型固定螺纹锥形管直形管接头式
					代号	接线盒形式
					2 3 4	防溅式防水式防爆式
						代号	保护管直径
						0	Φ16mm保护管
						1	Φ25mm保护管
						2	Φ16mm高铝保护管
						3	Φ20mm高铝保护管
