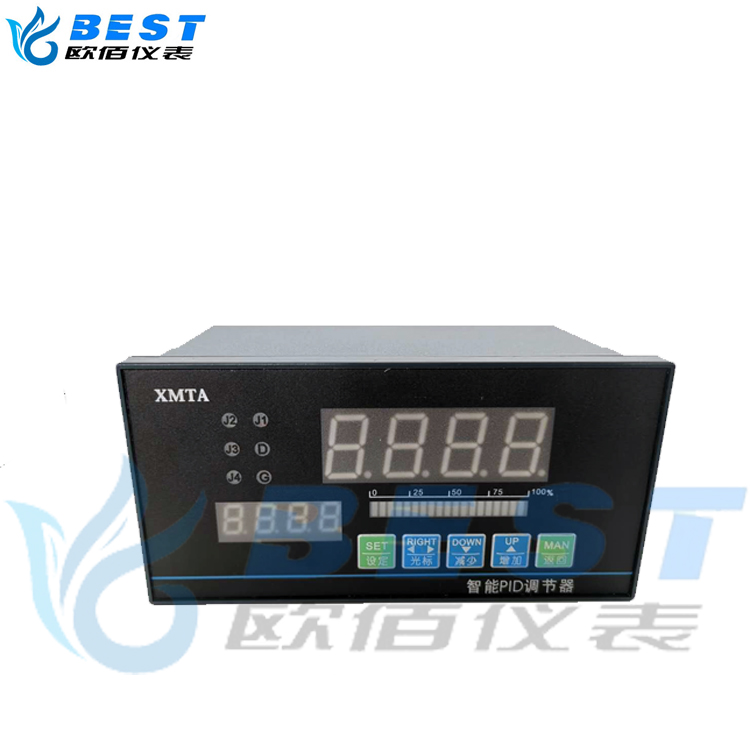

智能PID调节仪

智能PID调节仪与各类传感器、变送器配合···

我要咨询

产品介绍
产品特点
产品参数
产品选型
安装维护
产品视频

智能PID调节仪与各类传感器、变送器配合使用，实现对温度、压力、液位、容量、力等物理量的测量显示、智能PID调节仪并配合各种执行器对电加热设备和电磁、电动、气动阀门进行PID调节和控制、报警控制、数据采集、记录。采用模糊控制理论和传统PID控制相结合的方式，具备高精度的自整定功能，使控制过程具有响应快、超调小、稳态精度高的优点。

万能输入功能

●自动校准和人工校准功能

●手动/自动无扰动切换功能

●可选择适应加热或制冷的正/反作用

●控制输出信号限幅

● 智能PID调节仪采用模糊控制理论和传统PID控制相结合的方式，使控制过程具有响应快、超调小、稳态精度高的优点，对常规PID难以控制的大纯滞后对象有明显的控制效果

基本误差：0.5％FS或 0.2％FS±1个字
分辨力：1/20000、14位A/D转换器
显示方式：双排四位LED数码管显示
采样周期：0.5S
报警输出：二限报警，报警方式为测量值上限、下限及偏差报警，继电器输出触点容量 AC220V/3A
控制输出：⑴继电器触点输出
⑵固态继电器脉冲电压输出（DC12V/30mA）
⑶单相/三相可控硅过零触发
⑷单相/三相可控硅移相触发
⑸模拟量4～20mA、0～10mA、1～5V、0～5V 控制输出
通讯输出：接口方式--隔离串行双向通讯接口RS485/RS422/RS232/Modem
波特率--300～9600bps内部自由设定
馈电输出：DC24V/30mA
电源：开关电源 85～265VAC 功耗4W以下

代码							说明
TDMG-808							智能PID调节仪
外型尺寸	A						横式160×80×125mm
	A/S						竖式80×160×125mm
	B						方式96×96×110 mm
	C						横式96×48×110 mm
	C/S						竖式48×96×110 mm
	D						方式72×72×110 mm
报警输出		B□					B1-1个报警点，B2-2个报警点
控制输出		N					无控制输出
		L					继电器控制输出
		G					固态继电器输出
		K1					单相可控硅过零触发
		K2					三相可控硅过零触发
		K3					单相可控硅移相触发
		K4					三相可控硅移相触发
		X1					4-20mA输出
		X2					0-10mA输出
		X3					1-5V输出
		X4					0-5V输出
通讯输出			P				微型打印机
			R				串行通讯RS232
			S				串行通讯RS485
变送器配电电源							无馈电输出
				V12			带DC12V馈电输出
				V24			带DC24V馈电输出
供电电源							220VAC供电
					W		DC24V供电
输入信号						Sn	见"输入信号类型表"

输入类型表

参数提示符	输入信号内容	参数提示符	输入信号内容
tc-K	K型	rtd	0-400Ω
tc-S	S型	1000	Pt1000
tc-E	E型	bA1	BA1
tc-b	B型	bA2	BA2
tc-t	T型	0-50	0-50mA
tc-n	N型	0-5V	0-5V
tc-j	J型	1-5V	1-5V
P100	Pt100	0-20	0-20mA
C100	Cu100	0-10	0-10mA
Cu50	Cu50	4-20	4-20mA
