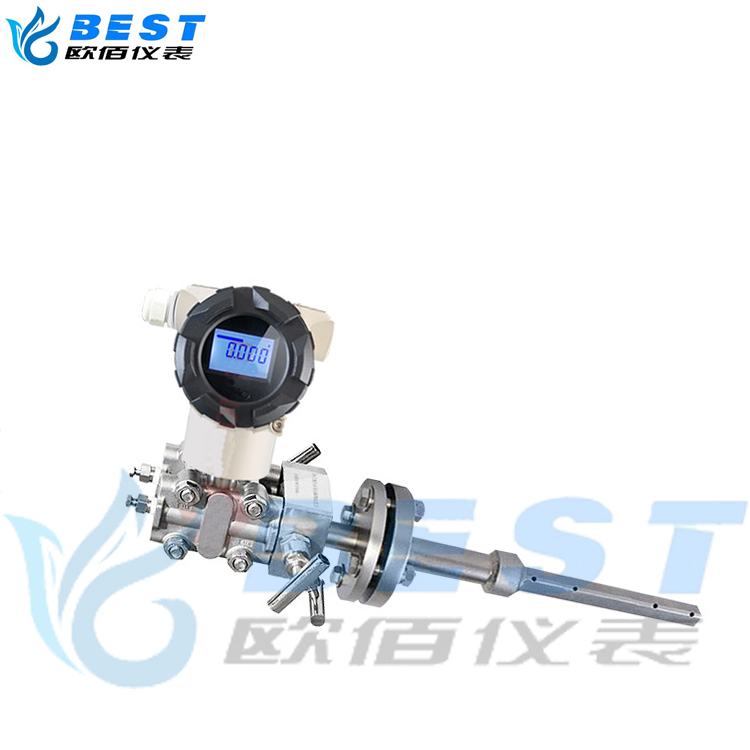

阿牛巴流量计是在皮托管测速原理的基础上发展而来的，由于压损小、制造成本低、安装维护方便，各国都有广泛适用。

阿牛巴工作原理

均速管的测量原理是将整个圆截面分成多个单元面积相等的圆环(中间为圆)。均速管的检测杆是一根中空的金属管。

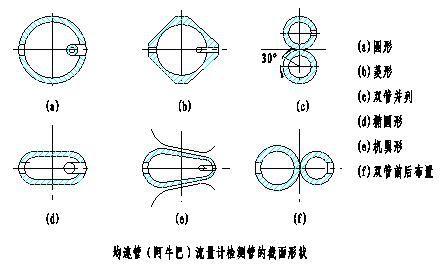

均速管是检测杆、取压口和导杆组成，它横穿管道内部与管轴垂直，在检测杆迎流面上设有多个总压检测孔，分别由总压导压管和静压导压管引出，根据总压与静压的差压值，计算流经管道流量。检测杆的截面形状见下图：


阿牛巴理论基础

均速管流量计是基于皮托管测速原理上发展起来的，它是通过管道的平均流速及管道的有效截面积的乘积来确定流量的。

它的流量计算公式为：

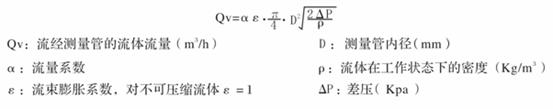

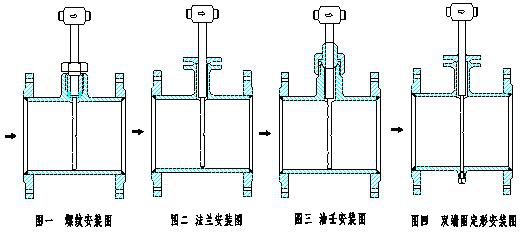

阿牛巴的几种安装方式


阿牛巴安装要求

1、安装检测杆的测量段应是直的，其上下游直管段长度参照下表所规定的长度。序号上游侧局部阻力件形式上游侧下

序号	上游侧局部阻力件形式	上游侧			下游侧
		无整流器		有整流器
		与检测杆在同一平面内	与检测杆不在同一平面内	有整流器
1	有一个90°弯头或三通	7D	9D	6D	3D
2	在同一平面内有两个90°弯头 * *	9D	14D	8D	3D
3	在不同一平面内有两个90°弯头 * *	19D	24D	9D	4D
4	管道直径改变（收或扩）	8D	8D	8D	3D
5	部分开启的闸阀、球阀或其它节流阀	24D	24D	9D	4D

注：*D为管道标称直径，所给出数据为距离第二个弯头的长度。

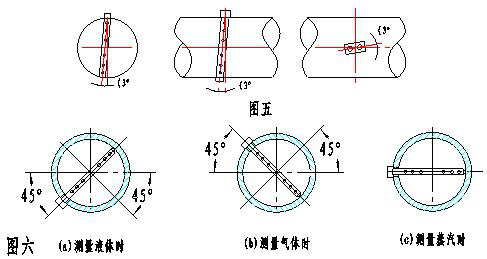

2、检测杆插入位置的角度允许偏差范围见图五。

3、对于垂直管道，检测杆可安装在管道水平面沿管道圆周360°的任何位置上，高低压引压管接头应处于同一水平面上。对于水平管道，在测量液体时检测杆插入位置应位于管道横截面水平面中心线45°以下的范围内;测量气体时检测杆插入位置应位于管道横截面水平面中心线45°以上的范围内;测量蒸汽时检测杆应水平插入，见图六：

4、管道上开孔尺寸Φ40。

5、补偿用压力变送器在前直管段上，温度变送器(或铂电阻)装在后直管段上距离节流装置2D处。


1、公称直径：25mm≤DN≤6000mm

2、公称压力：PN≤25MPa

3、介质温度：t≤650℃

4、精度等级：1级，1.5级，2.5级

型号规格							说明
	TAFR						阿牛巴
取压方式		G					管接取压


连接方式			1				法兰连接
			2				直接焊接
管道规格				0040			0040代表DN40
管道材质					C		碳钢
					P		不锈钢
					H		合金钢
公称压力						025	0.25MPa
						06	0.6MPa
						10	1MPa
						…	……
						160	16MPa
