威力巴流量计

1、公称压力：PN≤32MPa
2、温度范围：-180℃～650℃
3、公称通径：DN25mm～DN6000mm
4、精度等级：1.0

5、根据空气动力学原理设计的测量型面，经过特殊的工艺处理可使产生的流体牵引力和涡街脱落力非常小。
6、取在侧面的静压孔，产生的静压位于流体与传感器分离点之前，是一种完全稳定的非脉动差压信号。
7、结构上没有可移动部件，可保证传感器的高寿命，并保证长期的稳定性和无精度漂移。
8、精度高（≤1.0%）、重复性好（≤1.0%）。
9、节能：由于引起压力损失极低，使能耗大大降低。与其他流量计相比运行成本最低。在应用中可很快收回仪表成本。
10、防尘：静压孔取在传感器的两侧后，对介质中的异物及不灵敏，是一种理想的流量传感器。
11、威力巴流量传感器有许多特殊的材料供选择，以满足具有腐蚀性，超高温，超高压的需要。
12、威力巴流量传感器可整年工作，基本免维护。
13、 安装简便，费用很低。

在线安装拆卸型威力巴：

对于部分无法停产安装的测点和含有杂质的介质可选用在线安装拆卸型威力巴。

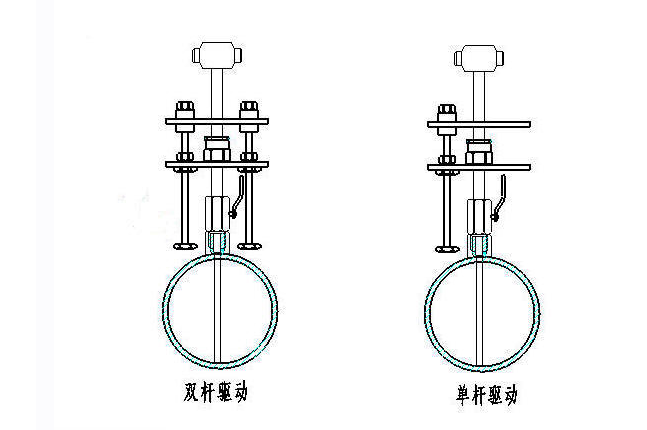

在线安装拆卸型威力巴可在不停产的情况下安装或检修探头，特别适用于无法停产安装的测点或介质很脏需定期检修的测点。它备有单杆驱动型和应用在高压的双杆驱动型。

特点：可以在不停产的情况下进行安装、拆卸、检修、清洗。

适用条件：通常用于低压空气、水、煤气、蒸汽等介质。

注意：在线安装或拆卸时要满足t≤120℃    P≤2.5MPa

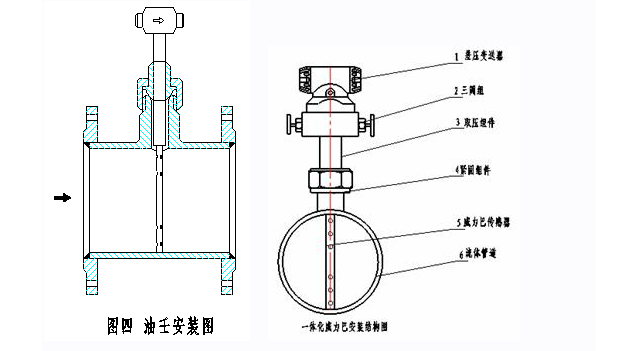

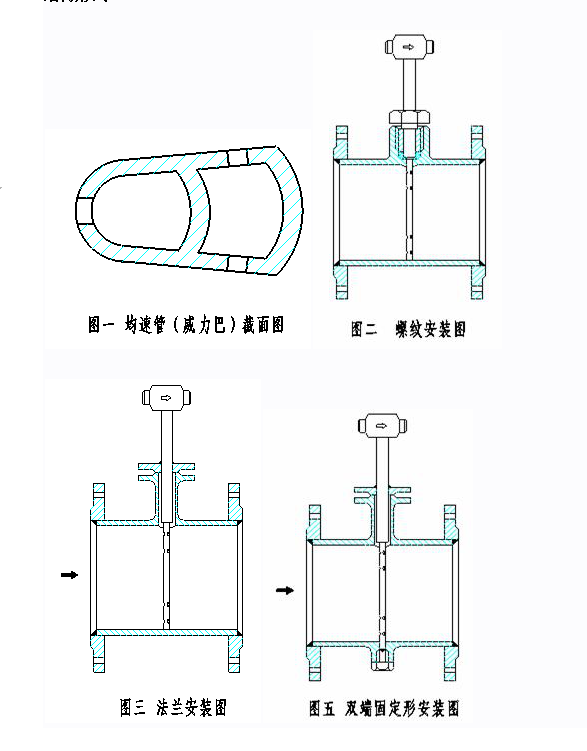

结构形式如图所示：

威力巴流量计可用于不同管径的气体、液体和蒸汽的流量测量，可广泛用于石油、化工、冶金、轻工、水处理等工业控制领域。
技术指标
1、公称压力：PN≤32MPa
2、温度范围：-180℃～650℃
3、公称通径：DN25mm～DN6000mm
4、精度等级：1.0

威力巴安装注意事项
1、安装检测杆的测量段应是直的，其上下游侧直管段长度参照下表所规定的长度。

注：* D为管道标称直径。
    所给出数据为距离第二个弯头的长度。

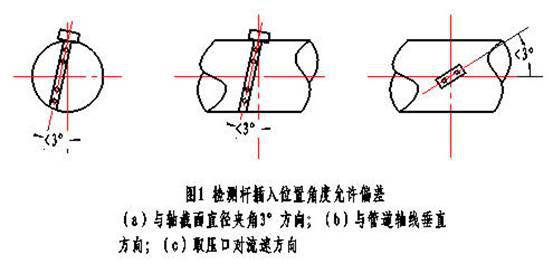

2、检测杆插入位置的角度允许偏差范围见图1

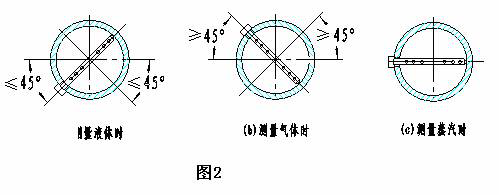

3、对于垂直管道，检测杆可安装在管道水平面沿管道圆周360°的任何位置上，高低压引压管接头应处于同一水平面上。对于水平管道，在测量液体时检测杆插入位置应位于管道横截面水平面中心线45°以下的范围内；测量气体时检测杆插入位置应位于管道横截面水平面中心线45°以上的范围内；测量蒸汽时检测杆应水平插入，见图2。

4、管道上开孔尺寸Φ35。
5、补偿用压力变送器装在前直管段上，温度变送器（或铂电阻）装在后直管段上距离节流装置2D处。
