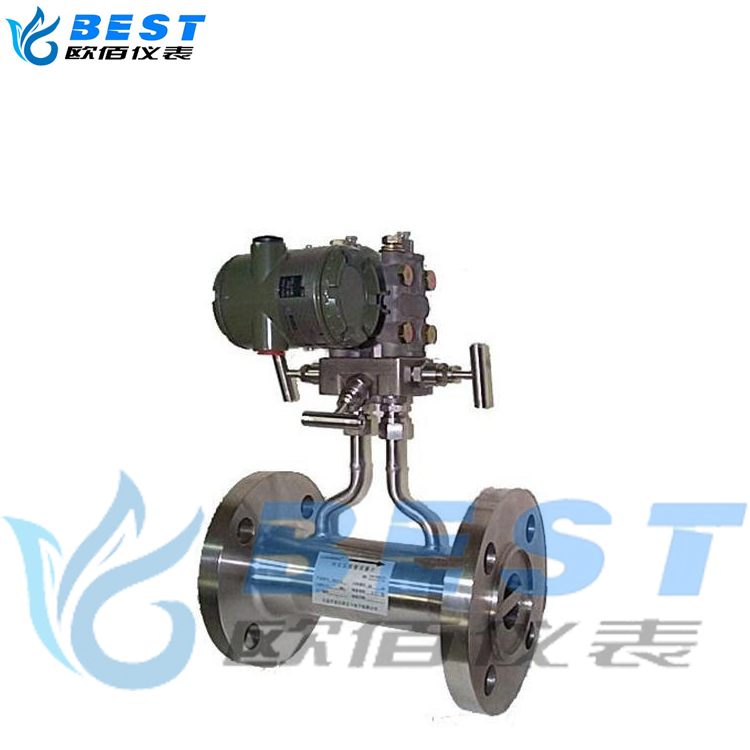

楔形流量计是一块Ｖ型节流件，它的圆滑顶角朝下，这样有利于含悬浮颗粒的液体或粘稠液体顺利通过，不会在节流件上游产生滞流。楔形流量计可用于粘滞性液体的流量测量，黏度可高达500mPa·S，如燃油、渣油、重油、亦可用于含悬浮颗粒的液固混合物，如浆状流体、污水等的流量测量，还可用于气体、蒸汽之类介质的流量测量。

1、公称直径：25mm≤DN≤500mm
2、雷诺数范围：ReD最低可达300，最高可达10⁶以上
3、公称压力：PN≤10MPa
4、工作温度：t≤350℃
5、精度：1级

楔形流量计流量方程：

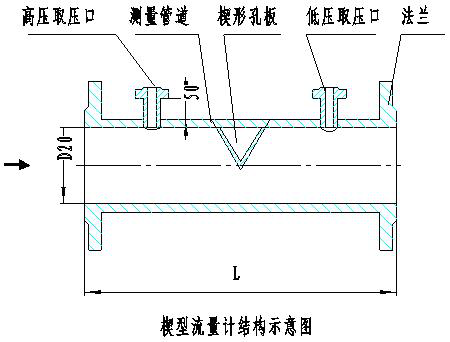

楔形流量计一般与带远传瞙盒的差压变送器配套成一体，被测介质与引压管线及变送器隔离，因此可以用于脏污介质的测量。结构见下图：

安装要求

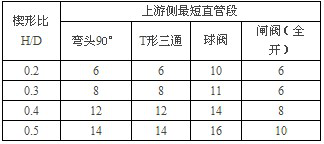

楔形流量计上游侧最短直管段见下表：

型号规格							说明
	TWFR						楔形流量计
取压方式		F					法兰取压
		G					管接取压

连接方式			1				法兰连接
			2				直接焊接
管道规格				0040			0040代表DN40
管道材质					C		碳钢
					P		不锈钢
					H		合金钢
公称压力						025	0.25MPa
						06	0.6MPa
						10	1MPa
						…	……
						160	16MPa
