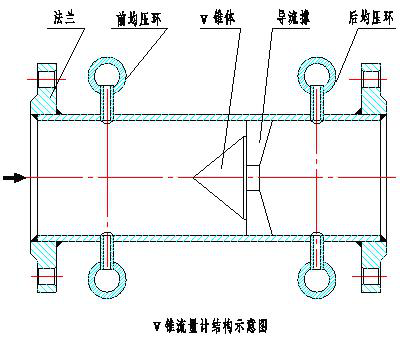

V锥流量计是集经典文丘里管及环形孔板的优点为一体的新型节流装置，其理论原理是基于封闭管道中能量守恒定律伯努利方程和流动连续性方程，在稳定流的情况下管道中的流速与差压的平方根成正比。V锥流量计稳定性好、准确性高、重复性好、量程比宽、对安装管段要求低、压损小，可测量含有颗粒流体、低压流体、高含湿气体及各种脏污流体。

1、公称直径：15mm≤DN≤1800mm
2、公称压力：PN≤40MPa
3、雷诺数范围：5×10 3≤ReD≤10 7
4、精度等级：0.5级，1级
5、直管段长度：前1～3D，后0～1D
6、适用介质：气体、液体、蒸汽等各种介质
7、孔径比：β=0.3～0.75
8、最高温度：540℃
9、重复精度：±0.1%
10、量程比：15：1

型号规格及说明

型号规格							说明
	TVRF						V锥流量计
取压方式		G					管接取压


连接方式			1				法兰连接
			2				直接焊接
管道规格				0040			0040代表DN40
管道材质					C		碳钢
					P		不锈钢
					H		合金钢
公称压力						025	0.25MPa
						06	0.6MPa
						10	1MPa
						…	……
						160	16MPa
